マルチモーダルRAGの仕組みと実装パターン——設計・前処理・評価の実務指針

マルチモーダルRAGが解決する問題——テキスト限定RAGの構造的限界

RAG（Retrieval-Augmented Generation）は、LLMの知識を外部ドキュメントで補完するアーキテクチャとして広く普及した。しかし標準的なテキスト限定RAGには、見過ごされがちな構造的欠陥がある。企業のナレッジベースに含まれる情報の大半は、テキストとして直接読み取れない形式で存在する。PDFに埋め込まれた工程フロー図、製品仕様書の寸法表、設備マニュアルの写真、研修動画の解説字幕——テキストエンコーダはこれらを「見えない情報」として無視するか、OCRで強引に文字列化した粗いデータとして扱うしかない。

マルチモーダルRAGは、この問題への技術的解答である。テキスト・画像・音声・動画・表・グラフといった複数のモダリティを単一の検索・生成パイプラインに統合することで、テキスト限定RAGが参照できなかった情報層を活用対象に含める。2025年以降、RAGはエージェント型アーキテクチャやマルチモーダル対応へと急速に拡張しており（algomatic社技術ブログ、2026年1月）、本技術は次世代RAGの中核的要素として位置づけられている。

本記事は、マルチモーダルRAGの仕組みを原理から理解し、実装パターンと前処理設計を実務判断できるレベルで把握したい開発者・研究者を対象とする。マルチモーダルAIの基礎概念については当サイトのマルチモーダル解説記事を、深層学習の基礎原理についてはディープラーニング解説記事を参照されたい。

マルチモーダルRAGの基本構造——エンベディング統合とクロスモーダル検索の原理

標準RAGの「Retrieve → Augment → Generate」という三段構成は変わらない。マルチモーダルRAGが加える本質的な変更は、エンベディング空間の統合とモダリティをまたいだ検索（クロスモーダル検索）の二点に集約される。

テキスト限定RAGではテキストエンコーダがチャンクをベクトルに変換し、そのベクトル空間上で最近傍探索が行われる。マルチモーダルRAGでは、CLIPやImageBindのようなマルチモーダルエンコーダが、テキストと画像（さらには音声・動画）を同一のベクトル空間に射影する。これにより「テキストクエリで画像チャンクを検索する」「画像クエリでテキストチャンクを検索する」というクロスモーダル検索が成立する。NVIDIAは複数のモダリティにまたがるデータを用いてテキストベースの質問に回答するシナリオとしてマルチモーダルRAGを定義している（NVIDIA、マルチモーダル検索拡張生成の簡単な紹介）。

生成フェーズでは、テキストのみを受け取るLLMに代わり、画像・テキストを複合的に処理できるMLLM（Multimodal LLM）が用いられる。LLMをMLLMに置き換えることで、従来のシングルモーダルRAGがマルチモーダルRAGへとアップグレードされる構造である（Qiita、マルチモーダルRAGのリファレンス実装）。

マルチモーダルRAGの3つの実装パターンと選択基準

実装アプローチは大別して三つある。精度・コスト・実装工数のトレードオフが異なるため、ユースケースの要件に照らして選択することが重要である。

パターン1：キャプション変換型（Text-First）

画像や図表をMLLMに渡してテキストキャプションへ変換し、変換済みテキストを既存のテキストRAGパイプラインに流す手法である。アーキテクチャ上の変更が最小で済むため、既存のRAG基盤を持つ組織が最初に試みる出発点として機能する。

ただし、キャプション生成の段階で視覚情報の一部が欠損する点に注意が必要だ。医療画像・回路図・精密な寸法図のような専門的な図面では、汎用MLLMが細部を正確に言語化できないことがある。「補足情報として図を参照する」用途には向くが、「図の内容が主たる根拠となる」用途では精度に構造的な限界がある。

パターン2：統合エンベディング型（Joint Embedding）

CLIPやImageBindのようなマルチモーダルエンコーダを使い、テキスト・画像・音声を共通ベクトル空間に射影する手法である。この共通空間の存在により、クロスモーダル検索が成立する。製品カタログ・技術ドキュメント・マルチメディアコンテンツ検索のような比較的汎用的なドメインで力を発揮する。

汎用エンコーダの共通空間が専門ドメインのデータに対して適切に機能しないケースがある点は留意が必要だ。工業部品の外観や医療画像など、訓練データ分布から外れたドメインではファインチューニングが必要になることがある。

パターン3：ハイブリッド型（Late Fusion）

テキスト検索とマルチモーダル検索を独立したパイプラインで実行し、スコアをRRF（Reciprocal Rank Fusion）などで融合してから生成ステップへ渡す手法である。各モダリティの検索エンジンを個別に最適化できる点と、再ランキング層との組み合わせやすさが強みである。パイプライン構成の複雑度が増しスコア融合のチューニングに工数がかかるため、高精度が要求されるエンタープライズ用途や複数の異種データソースを統合する場面で採用される。

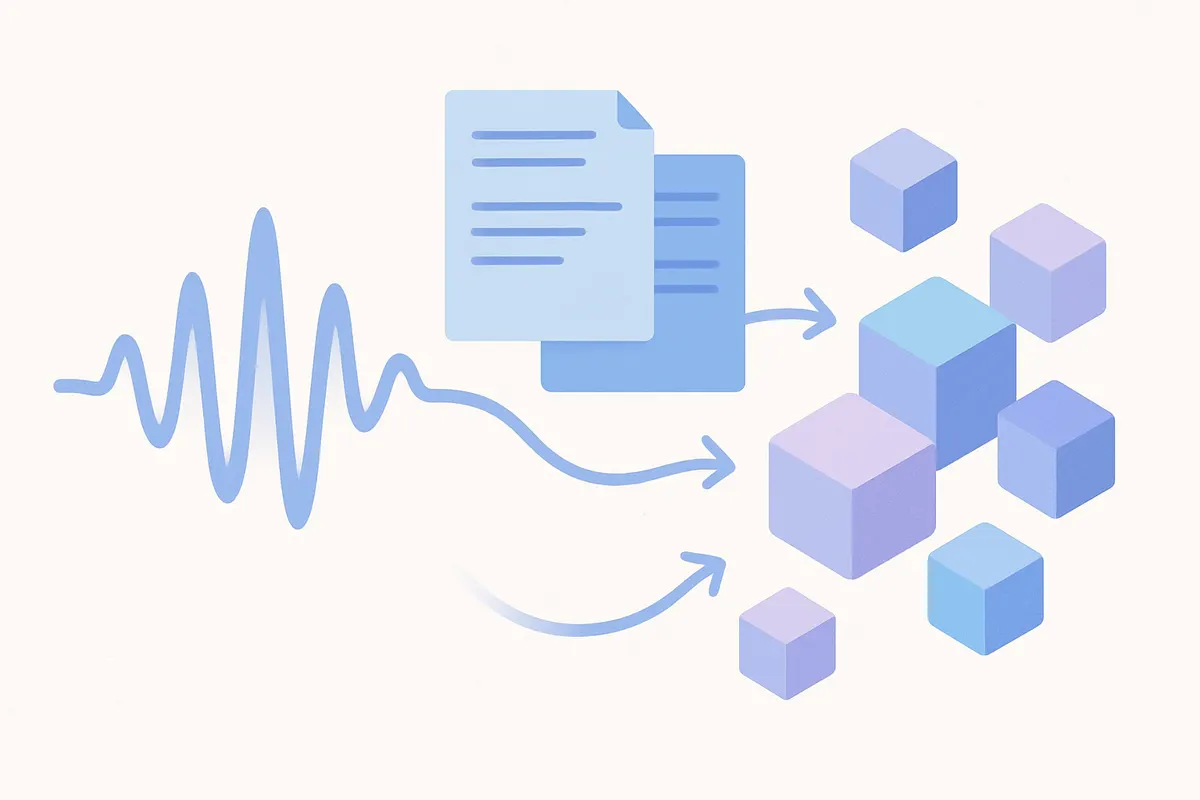

データ前処理の設計——マルチモーダルRAGの精度を実質的に決定する工程

エンコーダモデルの選定よりも、チャンク境界の設計とメタデータ付与の粒度が回答精度に与える影響が大きい。これは医療・ロボティクス・交通など複数の研究分野でも共通して指摘される知見である。モダリティ別に固有の課題がある。

PDF・文書（画像埋め込みを含む）

テキスト・図表・グラフが同一ページに混在するPDFは、前処理の難易度が最も高い。PyMuPDFやpdfplumberでページ画像とテキストを分離抽出し、表はTabulaやMLLMのOCR機能で構造化テキストへ変換する。グラフ内の数値をMLLMにJSON形式で書き出させる前処理工程を挟むと、数値検索の精度が向上しやすい。図は元のページ番号とセクションタイトルをメタデータとして紐付けることで、MLLMへのコンテキスト提供時に参照元を明示できる。

音声・動画

時系列データであるため、チャンク境界の設計が特に重要である。音声はWhisperなどのASR（自動音声認識）でトランスクリプトを生成し、文意単位でチャンク化したうえで開始・終了タイムスタンプをメタデータとして付与する。動画はシーン検出（PySceneDetectなど）でシーン単位にフレームを抽出し、代表フレームのエンベディングと音声トランスクリプトを紐付ける構成が、均等フレームサンプリングよりも検索精度が安定しやすい。

学術的な観点からも、前処理設計の重要性は裏付けられている。身体的情報を含むマルチモーダルRAGがロボットの自発的行動を可能にする研究（日本機械学会、2025年）や、交通事故リスク推定への応用研究（人工知能学会、JSAI2025）では、動画・センサデータの前処理設計が研究課題の中心に置かれている。また、医療分野では臨床字幕データを活用したマルチモーダルRAGの強化が検討されており（J-GLOBAL、2026年）、特定ドメインへの適用には前処理の精緻化が不可欠であることが示されている。

主要コンポーネントの選定——マルチモーダルエンコーダとベクトルDBの比較

エンコーダとベクトルDBの選択は後からの変更コストが高い。ユースケース要件と対応モダリティの範囲を照合したうえで、早期に設計方針を固めることが重要である。

マルチモーダルエンコーダの比較

ベクトルデータベースの比較

マルチモーダルRAGでは、ベクトルDBに格納されるデータが大型化する（画像ベクトルは次元数・バイト数ともに増大する）。「このモダリティのみ」「この日付以降」といったメタデータフィルタリングの柔軟性が実運用での検索精度に直結するため、この点を選定基準の中心に置くべきである。

弊社が開発するDeepAIはリップシンク・表情生成・音声合成・対話AIを組み合わせたバーチャルヒューマン／AIアバターソリューションであり、画像・音声・テキストを横断的に扱うシステム設計との接点が深い領域に位置する。機械学習全般の基礎については機械学習の基礎解説を参照されたい。

生成フェーズの設計と評価——実装判断の具体的な基準

MLLMへのコンテキスト渡し方の原則

検索済みチャンクをMLLMに渡す際の構成が、最終的な回答品質を左右する。テキストチャンクと異なり、画像はトークン換算で非常に大きくなる。最新世代のMLLMでは画像1枚あたりサイズに応じて数百から数千トークンを消費するため、検索上位件数の画像をそのまま全て投入するとコンテキストウィンドウを圧迫する。上位画像を絞りつつ生成済みキャプションテキストを補助として追加するハイブリッドなコンテキスト構成が実務では有効である。

プロンプト設計においては、「以下の画像・テキストの情報のみを根拠に回答してください」と根拠を限定することがハルシネーション抑制の基本である。「回答に使用した情報が画像由来かテキスト由来かを明示してください」と指示することで出典トレーサビリティが確保される。音声・動画のトランスクリプトを渡す場合はタイムスタンプ情報を付与し、「〇〇秒の発言によると」という引用形式を明示させることが望ましい。

評価指標の体系

マルチモーダルRAGの評価はテキスト限定RAGより複雑である。評価軸をモダリティ別に分解して計測することで、改善ポイントを特定しやすくなる。

実装時のアンチパターン

以下は、マルチモーダルRAGの実装でよく遭遇する設計上の誤りである。

• エンベディングの次元不一致：テキストと画像エンベディングの次元数が異なる状態で単一インデックスに混在させると検索が破綻する。モダリティ別に名前付きベクトルフィールドを定義するか、プロジェクション層で次元を統一すること。
• チャンク境界の文脈喪失：画像チャンクが「どのページ・どのセクションの図か」という文脈を失うと、MLLMに誤解釈される。元文書のページ番号・セクションタイトル・隣接テキストを必ずメタデータとして保持すること。
• コスト見積もりの過小評価：画像1枚のエンベディングと推論コストはテキストチャンク数十件分に相当することがある。PoC段階から実運用コストを試算する習慣が不可欠である。
• モダリティ数の一気拡張：対応モダリティを一度に増やすほどパイプラインの複雑度は急増する。1つのモダリティ追加で価値を定量的に検証してから次へ進む段階的アプローチが安全である。
• ハルシネーションの見落とし：MLLMが「画像に書いてある」と確信を持って誤った情報を返すケースがある。数値・固有名詞・日付が含まれる回答は、検索根拠との一致を検証するステップを設けることが望ましい。

マルチモーダルRAGの限界と研究課題——技術を正確に見極める

技術として有望である一方、現時点での限界を正確に認識することが実装判断には不可欠である。

第一に、専門ドメインにおけるエンコーダの汎化限界がある。CLIPやImageBindは大規模汎用データで訓練されており、医療画像・工業部品・衛星画像のような特殊ドメインではドメイン適応なしに高精度を期待することは難しい。ファインチューニングのためのラベル付きデータの調達が実務上の障壁になりやすい。医療分野でのマルチモーダルRAG研究（J-GLOBAL、2026年）においても、特定ドメインへの適用にはドメイン固有の前処理と適応が課題として挙げられている。

第二に、評価基準の未成熟がある。テキスト限定RAGに比べ、マルチモーダルRAGの標準的なベンチマークや評価フレームワークは発展途上にある。「視覚情報を正確に参照して回答できているか」を自動的に定量評価する手法は研究段階のものが多く、本番システムの品質保証には人間による評価の組み合わせが依然として必要である。

第三に、推論コストと応答速度のトレードオフがある。MLLMへの画像入力は計算コストが高く、リアルタイム性が求められるシステムでは設計上の制約になる。画像解像度のダウンサンプリングやキャッシュ戦略の工夫が求められる。

なお、弊社クリスタルメソッドが保有する特許6260979は、画像と音を含む映像データに基づき将来起こり得る事象の評価を支援するシステムに関するもので、マルチモーダルデータと過去の参照データベースとの連関度評価という観点からマルチモーダルRAGの問題意識と共鳴する技術的背景を持つ。

これらの限界を踏まえると、マルチモーダルRAGが最も効果を発揮しやすいのは「既存のテキスト限定RAGで精度が頭打ちになっているが、図表・映像データが豊富に存在する」ドメインである。製造・医療・教育・ECなどのナレッジシステムから試験導入し、検索精度と生成品質を定量的に検証してからスケールさせるアプローチが現実的である。

強化学習との組み合わせによるRAGエージェントの自律的改善については強化学習解説を、スパースモデリングとの融合による効率的な検索表現についてはスパースモデリング解説を参照されたい。また、BERTをはじめとする言語モデルの基礎はBERT解説記事で、テキストマイニングの視点からのRAG理解にはテキストマイニング解説が参考になる。生成モデルの背景にある敵対的生成ネットワークについてはGAN解説記事も活用されたい。

---
